Роликоопоры — несущий элемент ленточного транспортера. От выбора опор будет зависеть его производительность, правильность работы и срок службы. В статье разберем основные виды роликоопор, особенности их конструкции, а также дадим рекомендации по выбору.
Основные типы роликоопор по назначению
Желобчатые роликоопоры (верхняя рабочая ветвь)
Наиболее востребованный тип в промышленности. С помощью угла наклона своих боковых элементов они создают желоб для перемещения сыпучих грузов. Такое решение отлично центрирует ленту, увеличивает полезное сечение груза и минимизирует просыпи материала. В зависимости от угла наклона роликоопоры бывают:

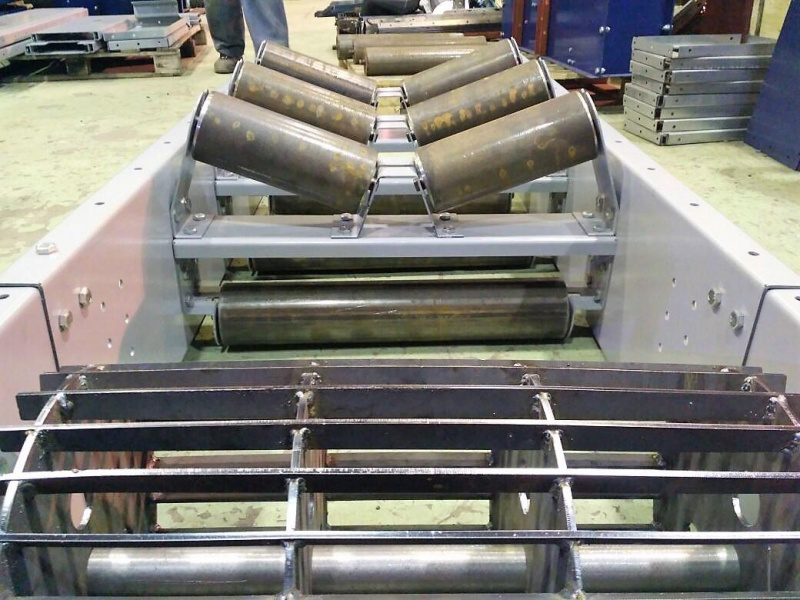

- Двухроликовые. Применяются для поддерживания узких транспортеров шириной не более 400 мм. Идеальны для легких сыпучих грузов на коротких дистанциях.

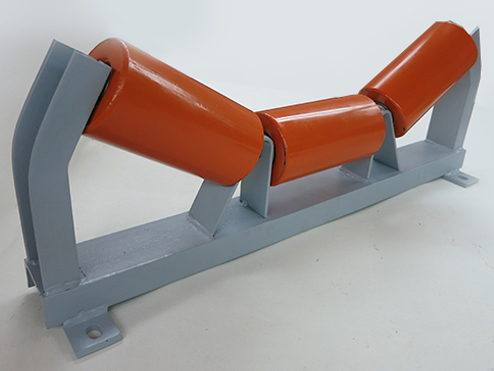

- Трехроликовые с углом 15 или 30 градусов. Используются для верхней рабочей ветви и являются универсальным решением для большинства насыпных грузов (песок, зерно, уголь). Угол 30 считается отраслевым стандартом, обеспечивающим оптимальный баланс между вместимостью и нагрузкой на ленту.
- Трехроликовые с углом 45 или 60 градусов. Предназначены для поддержания конвейерной ленты большей ширины и с увеличенными нагрузками, например, при транспортировке руды или крупного щебня.
Прямые (плоские) (нижняя поддерживающая ветвь)
Устанавливаются на холостом ходу конвейера для поддержки пустой ленты. Поскольку нагрузки на нижней ветви на порядок ниже, применение прямых опор является экономически оправданным решением, сохраняющим ресурс оборудования без излишних затрат.
Амортизирующие (демпферные)
Монтируются в зоне загрузки конвейера (под бункером), где груз падает с высоты. Благодаря резиновым кольцам или дискам они эффективно гасят ударные нагрузки, которые в несколько раз превышают статические. Это защищает конвейерную ленту от проколов и разрывов, а несущую конструкцию — от преждевременного износа.
Центрирующие роликоопоры
Служат для автоматического выравнивания конвейерной ленты при её продольном смещении. Установка центрирующих опор через определенные интервалы трассы предотвращает повреждение кромок ленты и снижает риск аварийных остановок.
Специальные виды роликоопор
- Дисковые (спиральные). Обладают выраженным самоочищающимся эффектом. Незаменимы при работе с липкими и влажными материалами (глина, торф), так как предотвращают налипание «корки», которое создает дисбаланс и быстро разрушает подшипниковый узел.
- Обрезиненные. Нанесение специального резинового слоя на металлический корпус не только продлевает жизнь оборудования, но и улучшает его характеристики, повышая сцепление и снижая абразивное воздействие.
- Ролики с лабиринтным уплотнением. В условиях пыли, влаги и перепадов температур конвейерные ролики с лабиринтными уплотнениями превосходят традиционные контактные аналоги, надежно защищая подшипник от попадания абразивных частиц.
Как правильно выбрать роликоопоры
При выборе роликоопор для конвейеров необходимо обращать внимание на следующие параметры:
- Ширина ленты и диаметр ролика. Диаметр должен соответствовать скорости движения ленты и ее ширине. Превышение допустимой скорости вращения подшипника резко сокращает его ресурс.
- Нагрузка и шаг установки. Расстановка роликоопор зависит от длины конвейера, насыпной плотности груза и интенсивности работы. В зоне загрузки шаг опор рекомендуется сокращать вдвое (до 400–600 мм) для равномерного распределения ударной нагрузки.
- Условия эксплуатации. Для открытых эстакад с низкими температурами требуется сталь с повышенной морозостойкостью (например, 09Г2С) и специальные смазки. Для влажных или агрессивных сред оптимальны обрезиненные или нержавеющие исполнения.
- Качество изготовления. При выборе поставщика важно обращать внимание на контроль биения ролика и качество сварных швов. Даже незначительный дисбаланс создает вибрацию, которая за несколько месяцев разрушает как подшипник, так и стыки конвейерной ленты.
