Виды покрытий для футеровки приводных конвейерных барабанов

20 января 2026

Приводной барабан — сердце ленточного конвейера. Именно он передаёт тяговое усилие от электродвигателя к конвейерной ленте, заставляя её двигаться с заданной скоростью. Эффективность этой передачи напрямую зависит от коэффициента сцепления между поверхностью барабана и лентой. Голая стальная обечайка обеспечивает крайне низкое трение, особенно в условиях повышенной влажности, что неизбежно приводит к проскальзыванию, ускоренному износу оборудования и авариям. Решение этой проблемы — футеровка, то есть нанесение на рабочую поверхность барабана специального защитного покрытия.

Зачем нужна футеровка приводного барабана

Работа конвейера без футеровки сравнима с ездой на автомобиле по обледенелой дороге на лысой резине. При нормальных условиях движение возможно, но любое ухудшение обстановки — попадание воды, грязи, наледи — немедленно приводит к потере сцепления. На производстве это означает остановку конвейерной линии, срыв производственного плана и финансовые потери.

Футеровочное покрытие решает сразу несколько задач:

Многократно увеличивает коэффициент трения между барабаном и лентой: если для голой стали во влажных условиях этот показатель составляет всего 0,1–0,15, то для футерованного барабана он достигает 0,35–0,45, а для некоторых специальных покрытий — до 0,8–0,9.
Защищает металлическую обечайку от абразивного износа и коррозии.
Снижает нагрузку на подшипниковые узлы и привод за счет уменьшения необходимого натяжения ленты.
Обеспечивает самоочистку поверхности барабана от налипающей грязи.

Основные виды футеровочных покрытий

Современный рынок предлагает несколько типов материалов для футеровки, каждый из которых имеет свои преимущества и области применения.

Резиновая футеровка

Наиболее распространенный и универсальный вид покрытия. Резиновые футеровочные пластины изготавливаются из износостойких каучуковых смесей — натурального каучука, стирол-бутадиенового (SBR) или натурально-бутадиенового каучука. Твердость материала варьируется в диапазоне 40–70 единиц по шкале Шора, что позволяет подобрать оптимальный вариант под конкретные условия эксплуатации.

По типу поверхности резиновая футеровка делится на гладкую и профилированную.

Гладкая резина применяется на натяжных и отклоняющих барабанах, где основная задача — защита от износа и коррозии без существенного увеличения сцепления. Такое покрытие также используется на приводных барабанах в сухих помещениях при умеренных нагрузках.

Профилированная резина — основной выбор для приводных барабанов. Рисунок протектора выполняет две функции: увеличивает площадь контакта с лентой и обеспечивает отвод воды, грязи и мелких частиц из зоны сцепления.

Наиболее распространённые типы профиля:

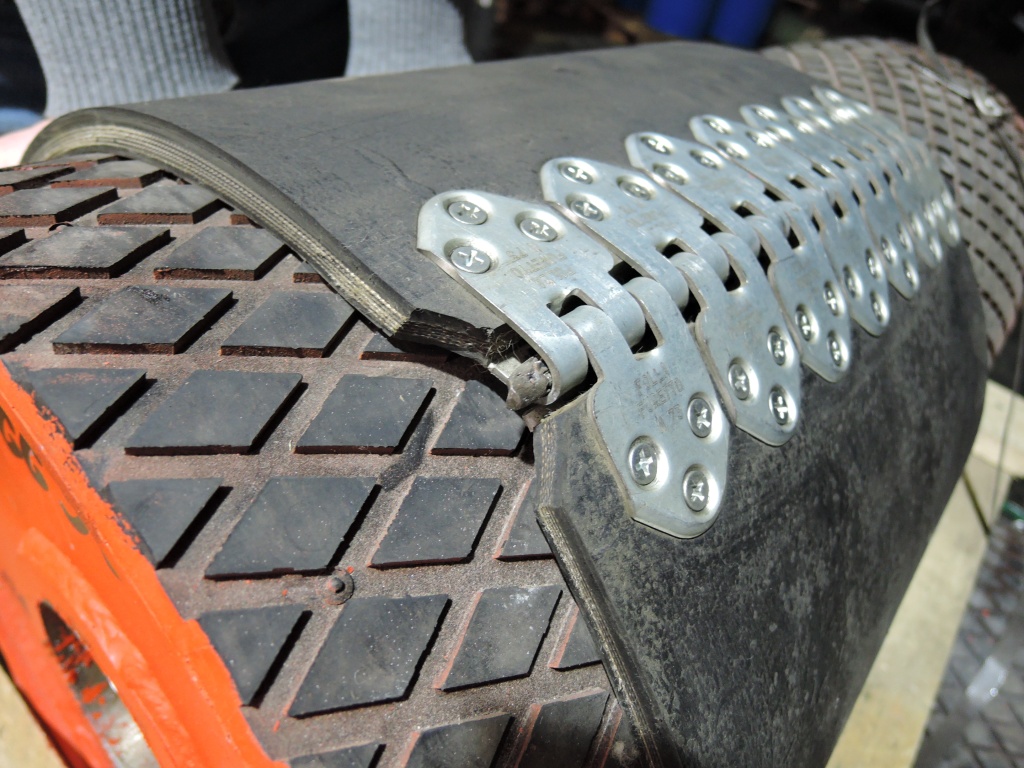

Ромбовидный — ромбы размером от 17×33 мм до 27×46 мм с канавками глубиной 3–4 мм. Универсальный рисунок, подходящий для большинства применений. Канавки между ромбами эффективно отводят воду и предотвращают налипание материала.
Ёлочка — V-образные канавки, направленные от центра к краям барабана. Обеспечивает принудительный отвод воды и загрязнений при вращении. Рекомендуется для условий повышенной обводненности.
Мелкий профиль — для барабанов небольшого диаметра или легких режимов работы.
Крупный профиль — для тяжёлых условий эксплуатации с высоким натяжением ленты.

Стандартная толщина резиновой футеровки составляет 6–15 мм. Выбор зависит от диаметра барабана: чем больше диаметр, тем толще может быть покрытие без риска его отслоения при изгибе.

Диаметр барабана, мм	Рекомендуемая толщина футеровки, мм
до 250	6–8
250–400	8–10
400–630	10–12
свыше 630	12–15

Срок службы резиновой футеровки при правильном подборе и монтаже составляет от 3 до 7 лет в зависимости от условий эксплуатации.

Керамическая футеровка

Керамические элементы на основе оксида алюминия (Al₂O₃) с содержанием 92–95% обладают исключительной твердостью, износостойкостью и инертностью к агрессивным средам. Керамика не подвержена коррозии, выдерживает высокие температуры и практически не изнашивается при абразивном воздействии.

Керамическая футеровка выпускается в виде плиток различной формы (квадратные, шестигранные) или цилиндрических элементов, которые крепятся к поверхности барабана на эпоксидных клеях или механическим способом.

Основное преимущество керамики — рекордный срок службы, достигающий 15–20 лет. Это делает её экономически оправданной для тяжелых конвейеров в горнодобывающей промышленности, на карьерах, обогатительных фабриках и в портах.

К недостаткам относятся высокая начальная стоимость и хрупкость: при сильных ударных нагрузках керамические элементы могут трескаться и выкрашиваться.

Резино-керамическая футеровка

Комбинированное покрытие сочетает преимущества обоих материалов. Конструктивно оно представляет собой резиновую основу с интегрированными керамическими вставками. Керамические элементы выступают над поверхностью резины и непосредственно контактируют с лентой, обеспечивая высокий коэффициент трения. Резиновая матрица амортизирует ударные нагрузки и компенсирует неровности поверхности барабана.

Резино-керамическая футеровка особенно эффективна в условиях высокой влажности, загрязненности и абразивного воздействия — там, где обычная резина быстро изнашивается, а чистая керамика подвергается риску сколов.

Типовые размеры резино-керамических пластин: толщина 12–14 мм, ширина 380–480 мм, длина в рулоне до 10 м или в виде панелей длиной около 2 м.

Срок службы резино-керамической футеровки в среднем в 2–3 раза превышает срок службы чисто резиновой и составляет 8–15 лет.

Полиуретановая футеровка

Полиуретан отличается высокой эластичностью в сочетании с отличной стойкостью к истиранию. Материал химически инертен, не впитывает влагу и не разрушается под воздействием масел, растворителей и многих агрессивных сред.

Полиуретановые покрытия применяются преимущественно в пищевой и химической промышленности, где предъявляются повышенные требования к гигиене и чистоте транспортируемых материалов. Полиуретан легко моется, не накапливает загрязнения и допускает контакт с пищевыми продуктами.

К ограничениям относится узкий температурный диапазон эксплуатации: большинство полиуретанов теряют свои свойства при температурах ниже −25°C или выше +60°C.

Стальная футеровка

Приварные или болтовые стальные накладки (Slide-Lag) используются в условиях экстремальных механических нагрузок, где другие материалы не выдерживают. Сегменты из углеродистой или нержавеющей стали могут иметь рифлёную поверхность для улучшения сцепления.

Главное преимущество — возможность быстрой замены отдельных сегментов без демонтажа барабана. Главный недостаток — сравнительно низкий коэффициент трения и короткий срок службы (1–3 года).

Способы монтажа футеровки

Выбор способа крепления футеровочного покрытия не менее важен, чем выбор материала:

Горячая вулканизация выполняется в автоклаве при высокой температуре и давлении. Обеспечивает максимальную прочность соединения резины с металлом. Применяется для новых барабанов или при капитальном ремонте со снятием барабана с конвейера. Ограничение — размеры барабана должны соответствовать габаритам автоклава.
Холодная вулканизация — приклеивание футеровочных пластин двухкомпонентными клеями непосредственно на месте эксплуатации. Требует тщательной подготовки поверхности: зачистки до шероховатости 30–45 мкм, обезжиривания специальными составами, нанесения грунта-активатора. При соблюдении технологии обеспечивает надёжное сцепление, сопоставимое с горячей вулканизацией.
Механическое крепление — монтаж на болты или приварные направляющие. Используется для стальных накладок и съёмных футеровочных систем. Позволяет производить замену без остановки производства на длительный срок.
